N1013-C-K-PVPA1-SP

圆柱滚子轴承

高精密圆柱滚子轴承N10..-K-PVPA1-SP，浮动轴承，带圆锥孔，锥度1:12，可分离，带保持架

产品目录

技术图纸

保持架

PVPA1

聚醚醚酮保持架

公差等级

SP

公差等级SP

内孔类型

K

锥形，锥度1:12

更改标记

C

Internal Variant C

内部径向游隙

C1

C1

滚动体列数

1

Single-row design

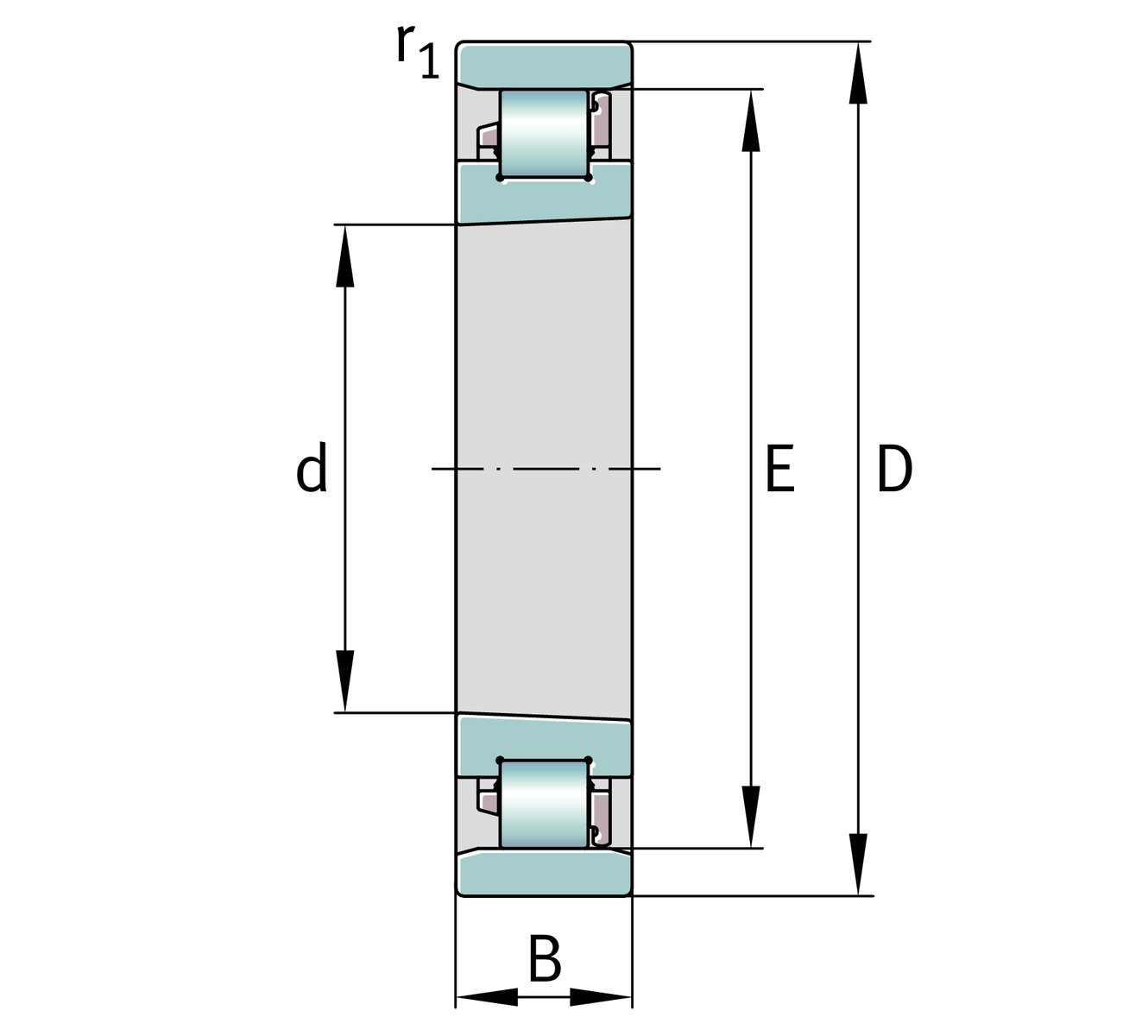

主要尺寸和性能数据

d

65 mm

内径

D

100 mm

外径

B

18 mm

宽度

C_r

45,000 N

基本额定动载荷, 径向

C_0r

58,000 N

基本额定静载荷，径向

C_ur

7,700 N

疲劳极限载荷, 径向

n_{G Grease}

18,200 1/min

脂润滑极限转速

n_{G Oil}

21,400 1/min

油润滑极限转速

≈m

0.43 kg

重量

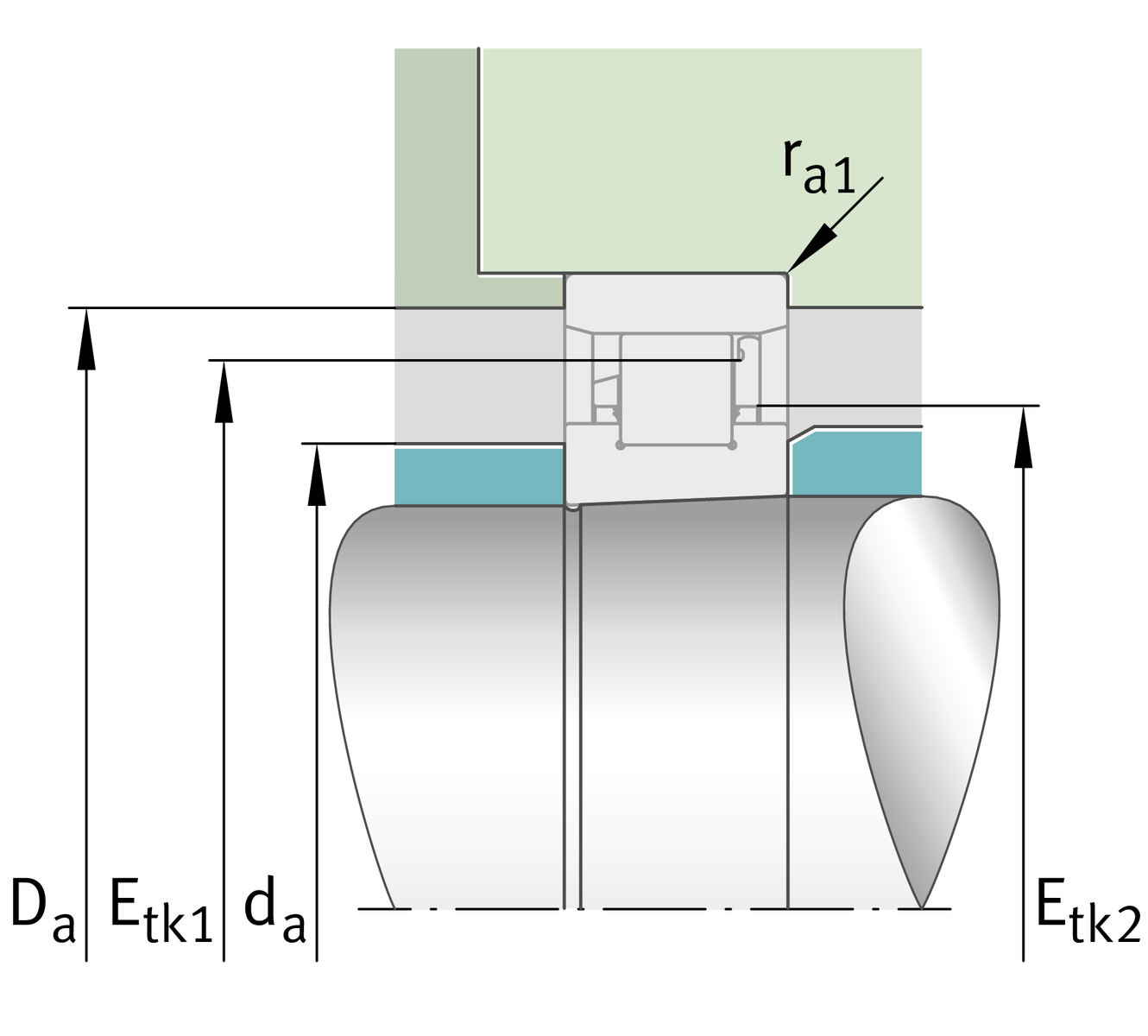

安装尺寸

d_a

75 mm

diameter shaft shoulder

h12

diameter shaft shoulder tolerance

D_a

92.3 mm

diameter of housing shoulder

H12

diameter of housing shoulder tolerance

E_{tk 1 nom}

88.5 mm

最小注入节圆直径

E_{tk 2 nom}

78.7 mm

正常注入节圆直径

r_{a1 max}

1 mm

最大凹穴半径

尺寸

r_{1 min}

1 mm

最小倒角尺寸

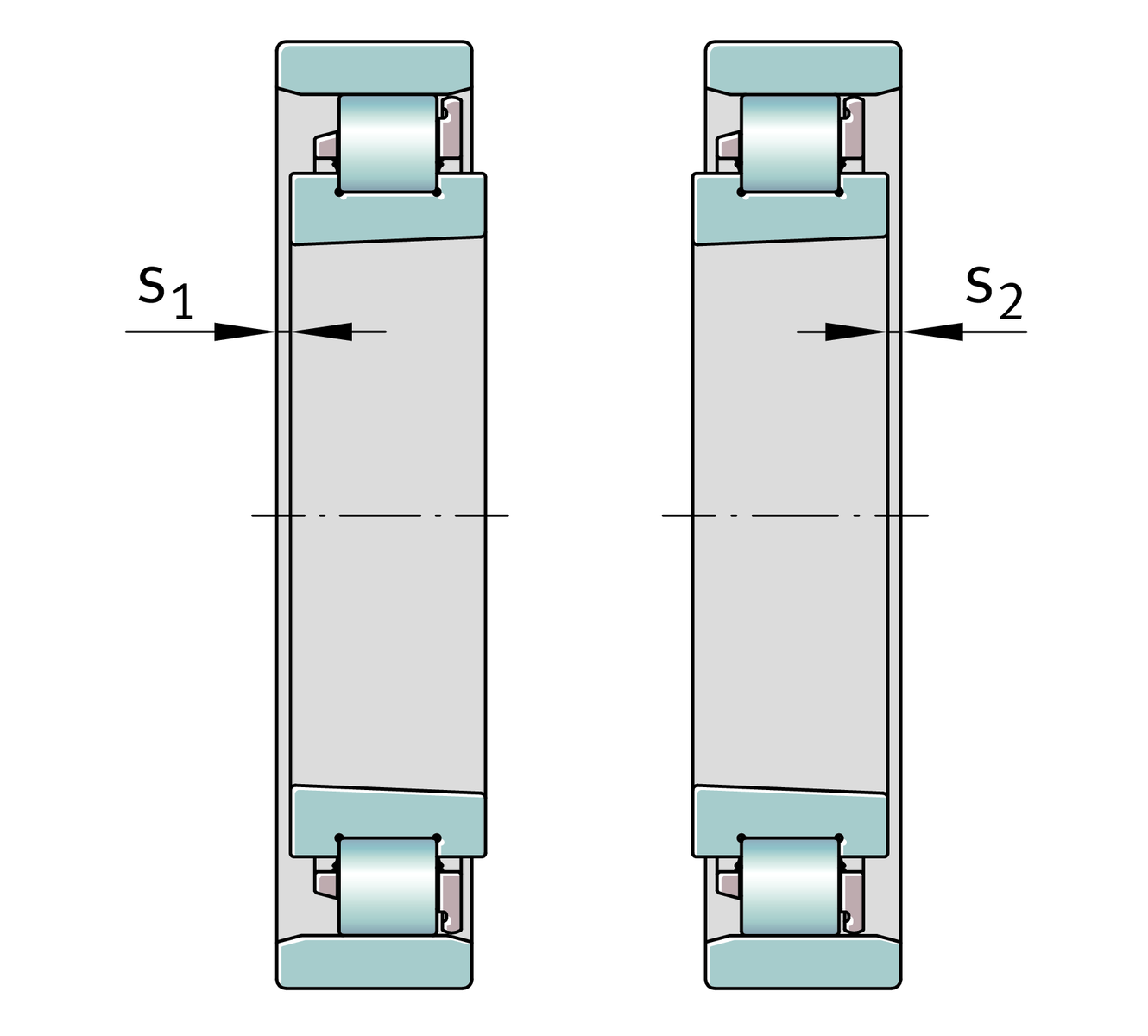

s₁

1.4 mm

轴向位移

s₂

2.5 mm

轴向位移

E

91 mm

外圈滚道直径

温度范围

T_min

-30 °C

最低工作温度

T_max

150 °C

最高工作温度
