HCB71938-C-T-P4S-UL

主轴轴承

主轴轴承HCB719..-C，可调节、配对或成组，接触角α = 15°，带陶瓷球，公差带变窄

产品目录

技术图纸

接触角

C

接触角15°

密封

不带

外形

Standard

Standard

保持架

T

层压织物保持架

公差等级

P4S

公差等级P4s，FAG标准高于P4，符合DIN 620

轴承组布置

U

单轴承

预载荷

L

轻预紧

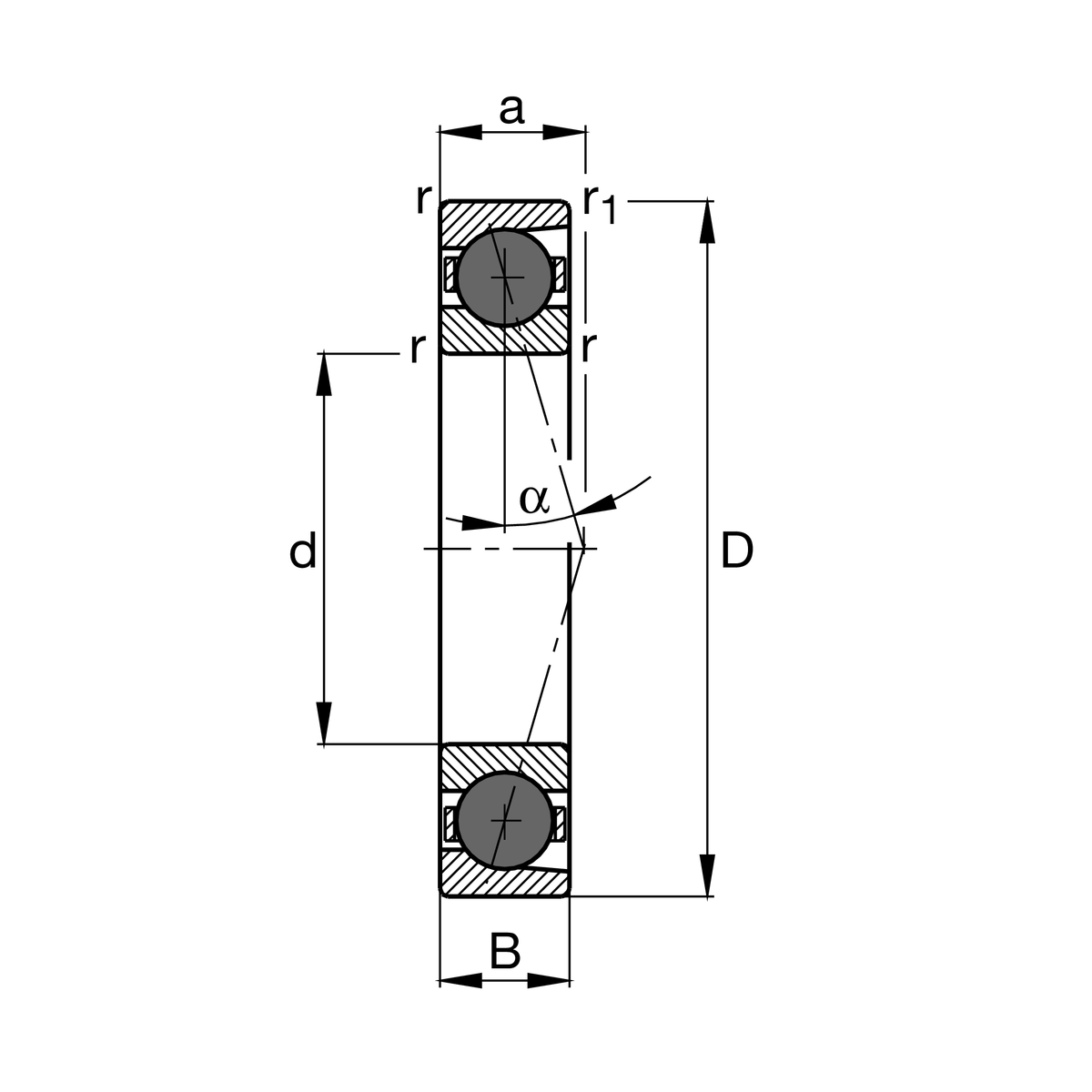

主要尺寸和性能数据

d

190 mm

内径

D

260 mm

外径

B

33 mm

宽度

C_r

174,000 N

基本额定动载荷, 径向

C_0r

146,000 N

基本额定静载荷，径向

C_ur

7,800 N

疲劳极限载荷, 径向

n_{G Grease}

6,700 1/min

脂润滑极限转速

n_{G Oil}

10,000 1/min

油润滑极限转速

≈m

3.6 kg

重量

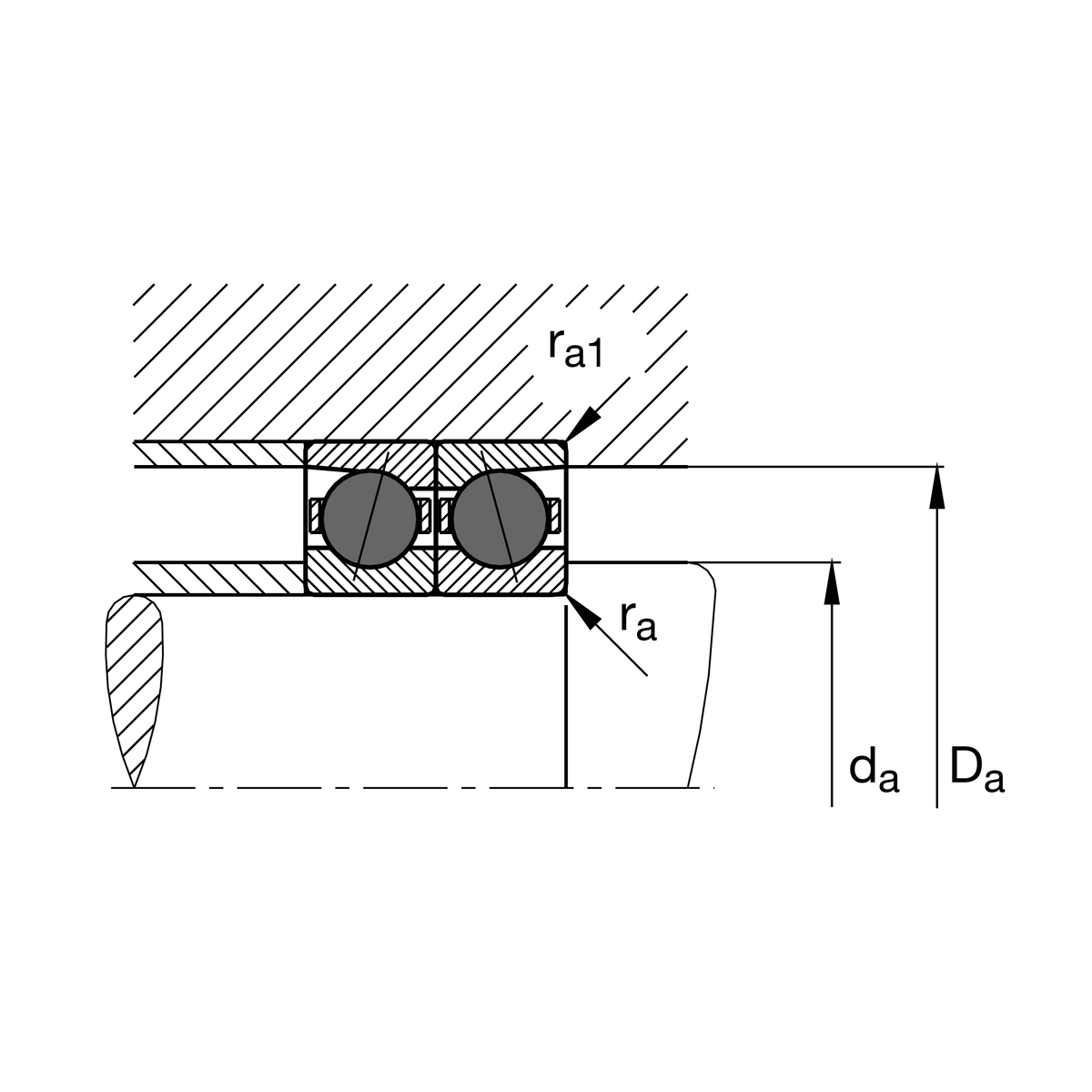

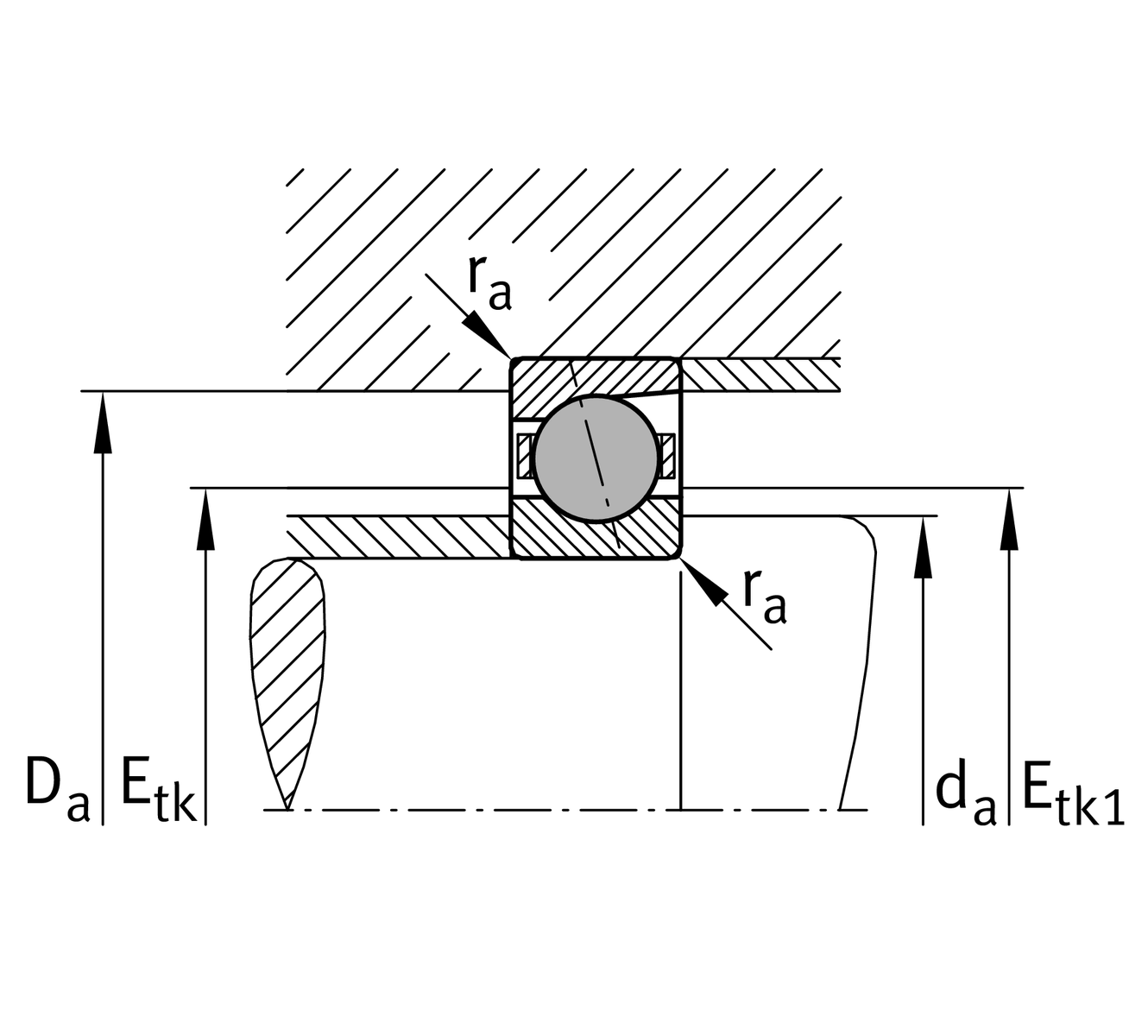

安装尺寸

d_a

202 mm

轴挡肩直径

d_a

h12

轴挡肩游隙直径

D_a

247 mm

外圈挡肩直径

D_a

H12

外圈游隙挡肩直径

r_{a max}

1 mm

最大凹穴半径

r_{a1 max}

1 mm

最大凹穴半径

E_{tk min}

211.6 mm

最小注入节圆直径

E_{tk max}

218.9 mm

最大注入节圆直径

E_{tk1 min}

211.6 mm

最小注入节圆直径

E_{tk1 max}

218.9 mm

最大注入节圆直径

a

46.6 mm

压力锥顶距

尺寸

r_min

2 mm

最小倒角尺寸

r_{1 min}

1 mm

最小倒角尺寸

α

15 °

接触角

温度范围

T_min

-30 °C

最低工作温度

T_max

100 °C

最高工作温度

附加信息

F_{V L}

450 N

轻预紧

F_{V M}

1,629 N

中预紧

F_{V H}

3,436 N

重预紧

K_{aE L}

1,328 N

提升力小

K_{aE M}

5,053 N

提升力中

K_{aE H}

11,178 N

提升力大

c_{a L}

143 N/µm

轴向刚度小

c_{a M}

239 N/µm

轴向刚度中

c_{a H}

334 N/µm

轴向刚度大
