RAY15-XL

带法兰轴承座单元

轴承座单元RAY，三/四螺栓法兰式轴承座单元，冲压刚，内圈带顶丝，P型密封

产品目录

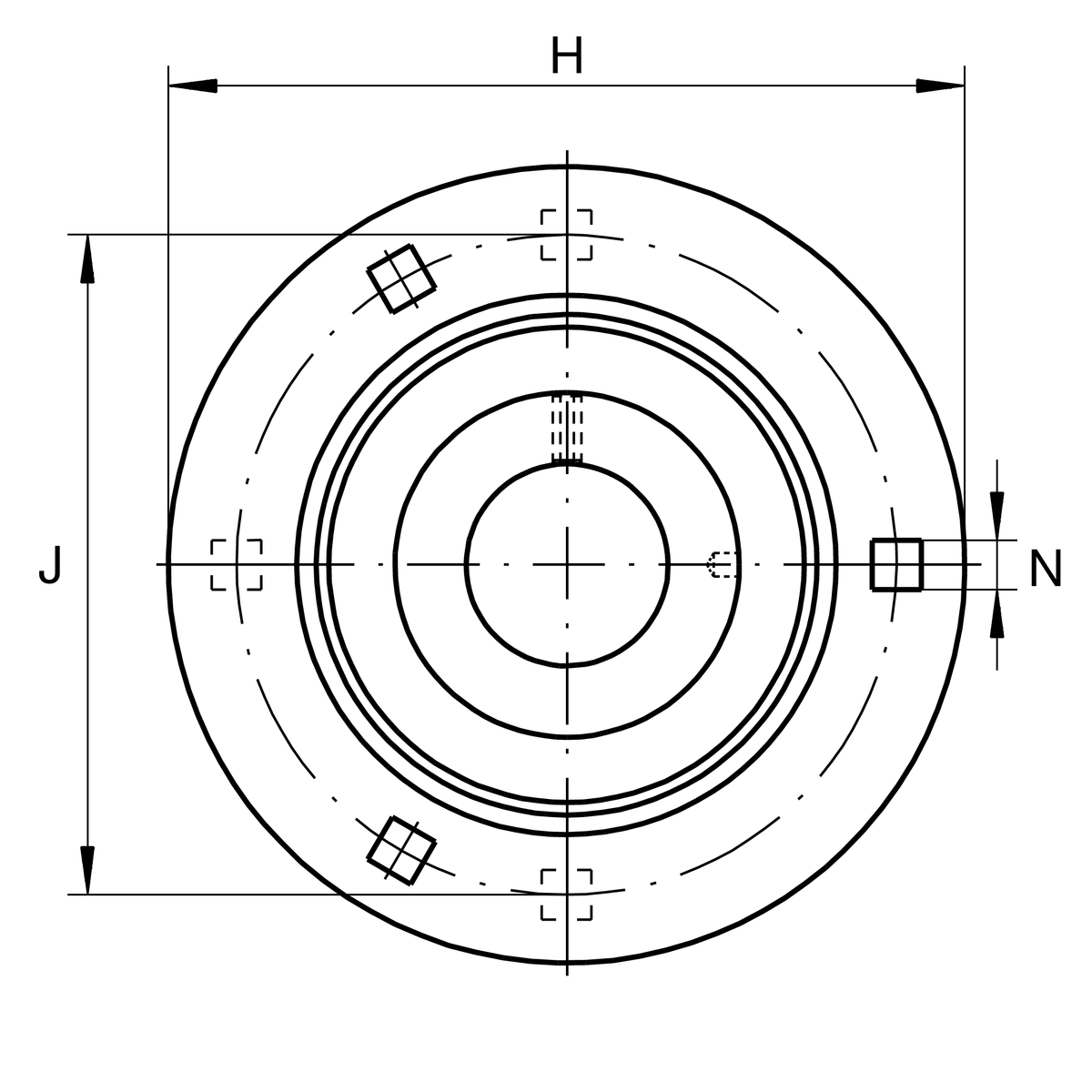

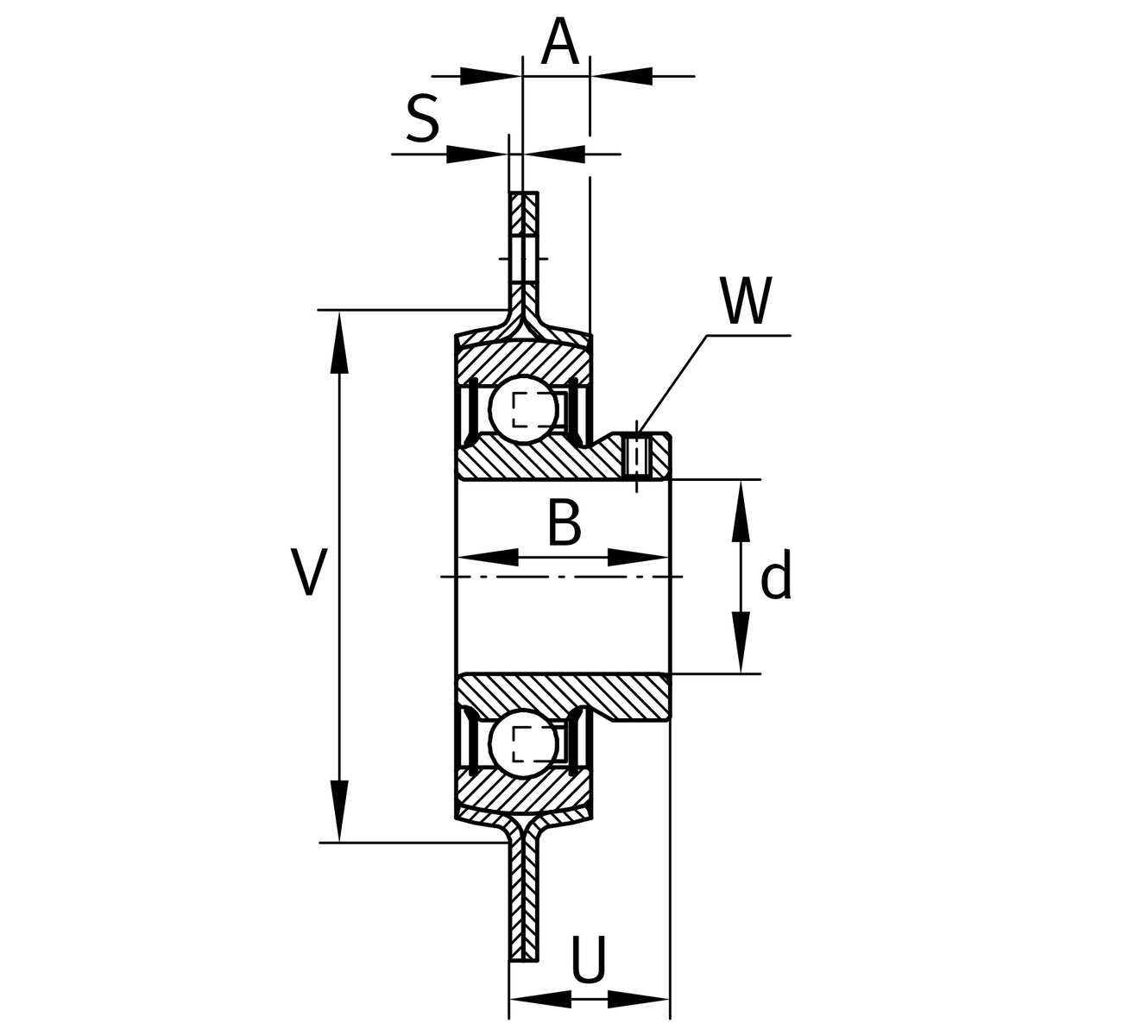

技术图纸

主要尺寸和性能数据

d

15 mm

内径

H

81 mm

法兰高度

H

81 mm

法兰宽度

U

18 mm

单元总高度

C_r

10,100 N

基本额定动载荷, 径向

C_0r

4,750 N

基本额定静载荷，径向

C_{0r G}

2,700 N

承载能力（轴承座）

≈m

0.23 kg

重量

安装尺寸

J

63.5 mm

节圆直径（孔）

N

7.1 mm

固定方块

n

3

螺栓孔数量

尺寸

A

7 mm

轴承座高度

B

22 mm

宽度

S

2 mm

法兰厚度

V

48 mm

轴承座挡肩直径

附加信息

2

轴承座数量

FLAN40-MSB

轴承座

AY15-XL-NPP-B

轴承型号

温度范围

T_min

-20 °C

Operating temperature min.

T_max

120 °C

Operating temperature max.
