RATR20-XL

带法兰轴承座单元

轴承座单元RATR，三螺栓法兰式轴承座单元，冲压刚，带偏心套，P型密封

产品目录

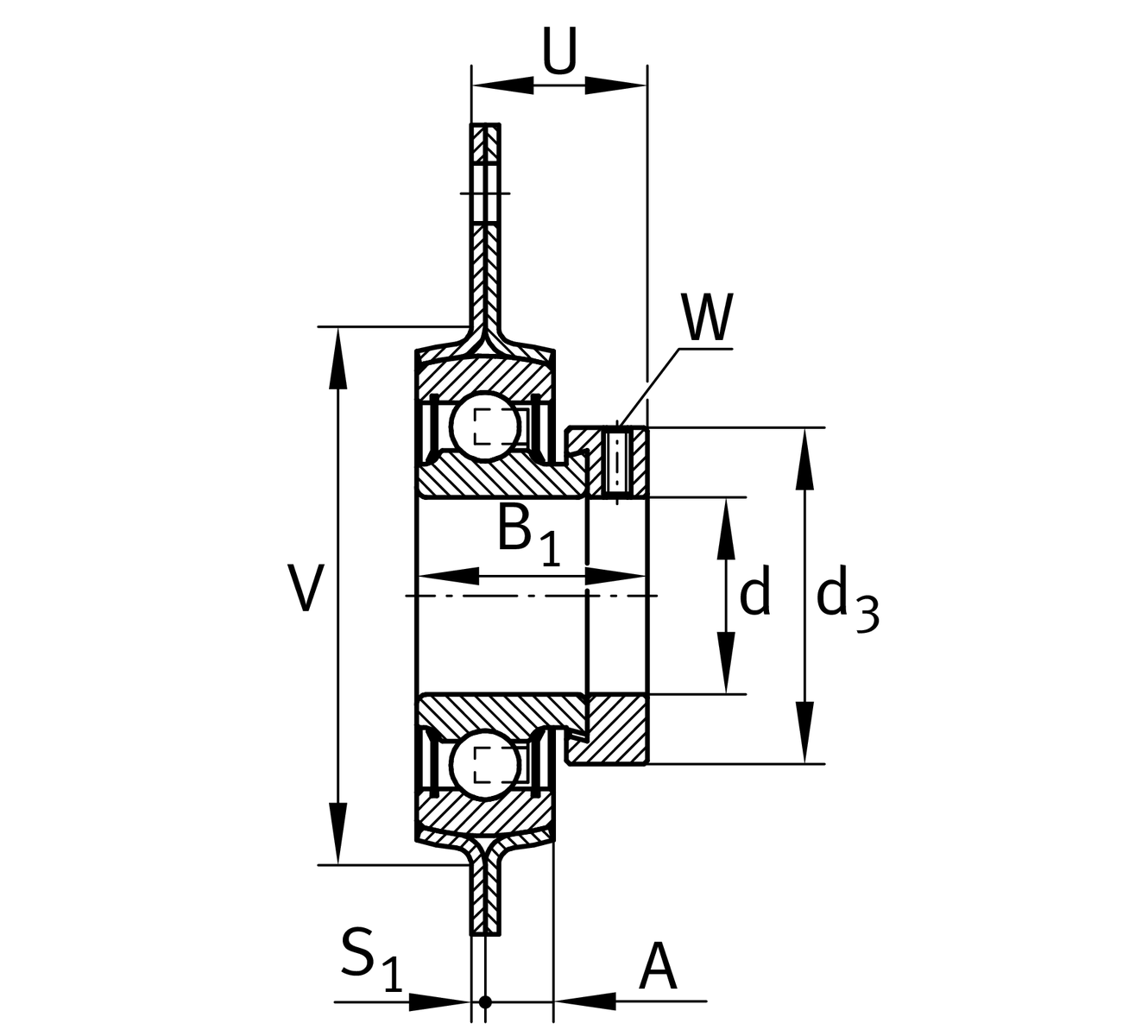

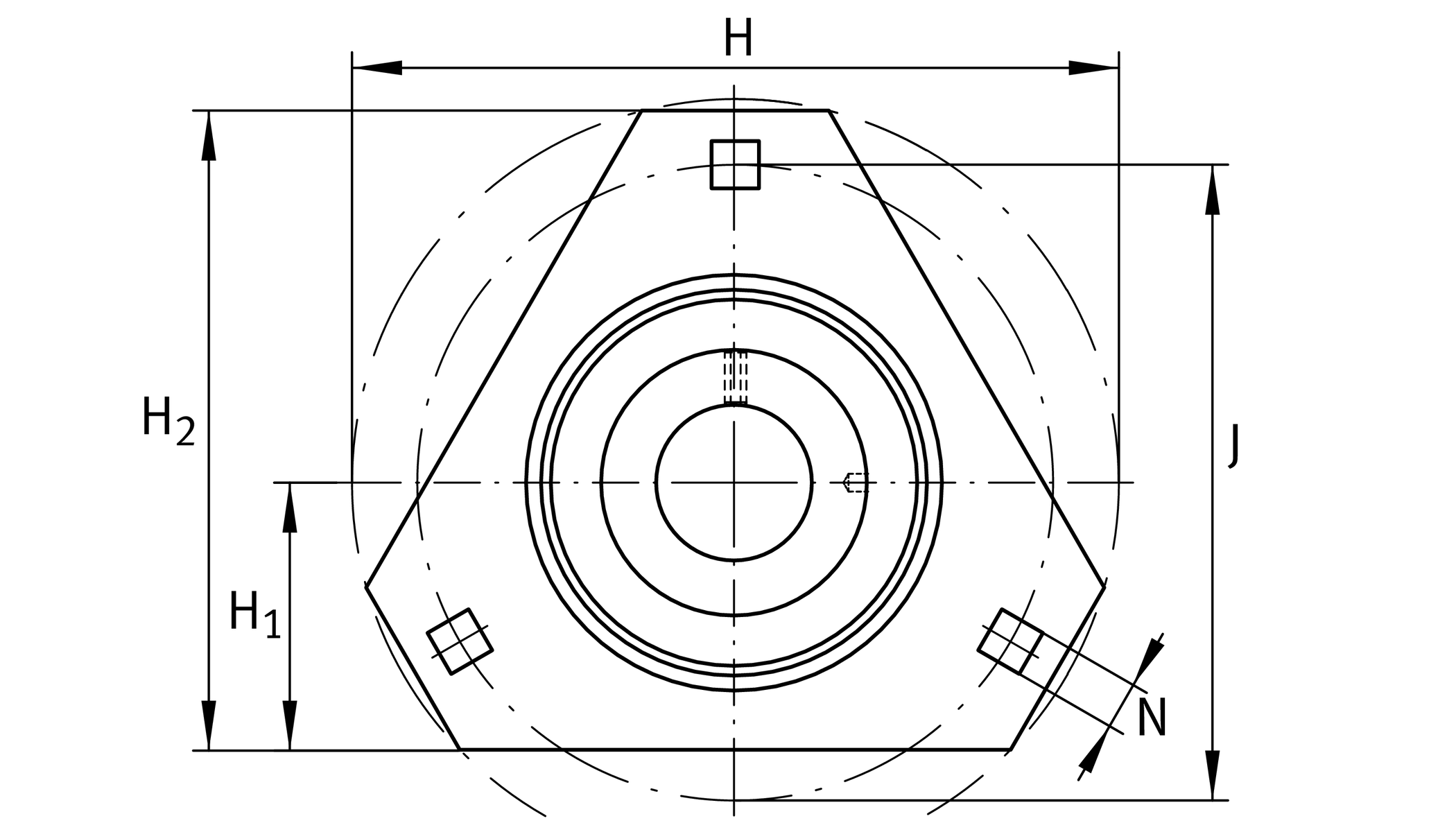

技术图纸

主要尺寸和性能数据

d

20 mm

内径

H₂

76.2 mm

法兰高度

H

90 mm

法兰高度

H

90.5 mm

法兰宽度

U

25.5 mm

单元总高度

C_r

13,600 N

基本额定动载荷, 径向

C_0r

6,600 N

基本额定静载荷，径向

C_ur

345 N

疲劳极限载荷, 径向

C_{0r G}

3,200 N

承载能力（轴承座）

C_g

3,200 N

承载能力（轴承座）

≈m

0.28 kg

重量

安装尺寸

J

71.5 mm

固定孔距

J

71.5 mm

节圆直径（孔）

N

8.7 mm

固定方块

n

3

螺栓孔数量

尺寸

A

8 mm

轴承座高度

H₁

33.3 mm

轴线距离

S

2 mm

法兰厚度

V

55 mm

轴承座挡肩直径

附加信息

2

轴承座数量

FLAN47-MSTR

轴承座

RAE20-XL-NPP-B

轴承型号

温度范围

T_min

-20 °C

Operating temperature min.

T_max

120 °C

Operating temperature max.
